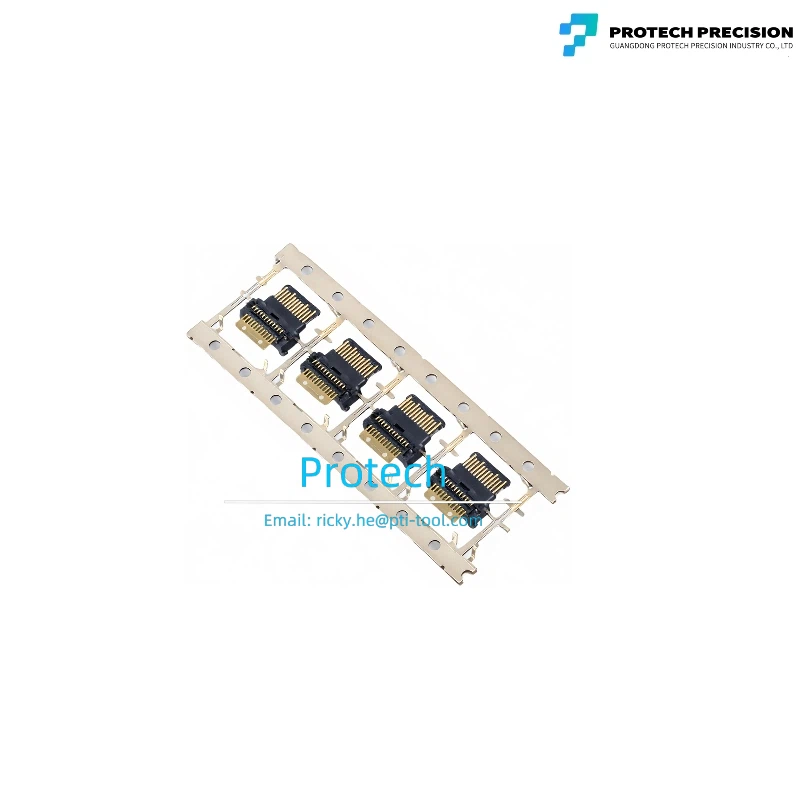

Sisipan Presisi Tinggi-Cetakan antuk 24-Pin Jenis-Konektor Papan C
Pengisian Cepat 120W & Transmisi Data 20Gbps antuk Kepatuhan Gen4 SI
Kakaryanin antuk piranti elektronik lan komunikasi konsumen, konektor papan Tipe-C pin 24- iraga ngamolihangtoleransi ±0,01mmngaliwatinteknologi cetakan sisipan pita ganda--. Kasertifikasi anggén120W tinggi-pengisian arusmiwahPangujian Integritas Sinyal (SI) Gen4, ngirimang Hasil produksi sane agengan utawi pateh sareng 99,95% (kavalidasi olih data produksi massal merek Tingkat 1 sane gelis-ngecas).
|
Parameter |
Spesifikasi |
|
Wastan Produk |
Sisipan Presisi Tinggi-Cetakan antuk 24-Pin Tipe-C Konektor Papan |
|
Bahan |
LCP E130i, Ireng(280 derajat tahan panas, CTE Kirang utawi pateh sareng 2ppm/ derajat , mastikayang daya tahan siklus - sane tegeh) |
|
Struktur Cetakan |
Cetakan 2-piring, 16 rongga + Sistem pelari dingin + Ganda-Muka bajusisipang-cetakan |
|
Pelari Panas |
N/A (Pelari dingin sane kaoptimalkan ngandegang degradasi termal LCP) |
|
Proses |
Produksi otomatis sakingIMM tegak Nissei 80T(Galah siklus Kirang utawi pateh sareng 15s) |
|
Kamampuan |
Lebih ageng utawi pateh sareng 2.000.000 pcs/bulan (garis otomatis 24/7) |
|
Aplikasi |
Elektronik konsumen (telepon/laptop), piranti 5G,Modul pengisian gelis- 120W |
|
Kahuripan Cetakan |
1.000,000+ tembakan(Inti/Rongga: Pra-keras 1,2344 baja + nitrida) |
|
Sertifikasi |
ISO 9001, ISO 16949, ISO 14001 |
Kawigunan Teknis Inti
Desain Cetakan Revolusioner
Sistem Cetakan Sisipan Pita Ganda--:
▶ Cetakan terminal logam/LCP sane sinarengan (akurasi posisi ± 5μm)
▶ Tata letak 16 rongga + Nissei 80T IMM →UPH Lebih ageng utawi pateh sareng 320 pcs(92% OEE)
Manufaktur Tingkat Mikron-
|
Peralatan |
Model & Jumlah |
Presisi |
|
EDM |
Sodik AD32LS x4. |
±5μm (Ra0,1μm) |
|
EDM |
Makino EDG3 x4. |
±5μm (cermin EDM) |
|
Kawat-Matebas |
Sodik AQ360Ls x4. |
±0,002mm |
|
Seibu M50B x3 |
±0,002mm |
|
|
Giling Presisi |
Yutong 618S x10 |
Kerataran 0,001mm/100mm |
|
Profil Giling |
2 satuan |
Permukaan Ra 0,02μm |
Nol-Kontrol Kualitas Cacat
Inspeksi dimensi jangkep-:
▶ Inspektur CMM segi enam: Dimensi kritis CPK Lebih ageng utawi pateh sareng 1,67.
▶ Proyektor Nikon x3.: Koplanaritas pin (akurasi ±1μm)
▶ CMM 2D Wanhao x4.: Lapangan terminal 100% inspeksi (±0,001mm)
Keterlacakan:Bagian-bagian sané kaambil conto kaarsip nyabran batch ( Lebih saking utawi pateh sareng 10 warsa)
Pameran Bengkel
Kasus Validasi Pelanggan
Proyek Merek Pengisian Cepat Amerika Utara-
Tantangan
93,7% hasilnyane antuk proses konvensional; 0,3% pelabuhan sane sampun telas ring 120W
Solusi Google
▶ Inti baja Viking (HRC 52-54) sane kaanggen ring ketahanan aus
▶ Sistem pita ganda - ngirangin deformasi terminal (CPK: 1,1→1,8)
Hasil
▶ 99,98% hasil produksi massal (data 3 bulan)
▶ Lulus USB - Yéning 20Gbps & Gen4 SI manut (margin diagram mata 35% ring baduur spesifikasi)
Tampilan Wewidangan Produksi
Napi mawinan Milih Tiang?
Propesional
● Desain mangda layanan produksi massal .
● Desain listrik
● Desain mekanis
● Manajemen rantai pasokan
● Tim sane madue keterampilan sane tegeh ring solusi interkonektivitas
Pleksibel
● Kawagedan prototipe sane gelis
● Opsi cetakan sane khusus lan modular
●Peralatan produksi massal ring galah sane akidiknyane 3 minggu
● Campuran sane tegeh, produksi volume sane rendah prasida
● Biaya-produksi sane efektif ring fasilitas ring Cina Dalam
Kapercayain
● Orientasi ring palanggan
● Sampun nampek 16 warsa kerjasama sareng pelanggan sane puas .
